| CJW-5000B 鉆桿管端（內外）熒光磁粉探傷機
|
產品詳情
1、設備名稱：設備名稱：CJW－5000鉆桿管端（內外）熒光磁粉探傷機
2、檢測要求：檢查管端內、外表面和管體表面因冷拉、機加工和疲勞而引起的裂痕等細微缺陷。
3、檢測規格：管端探傷長度300mm以內。 管體每次磁化長度800mm
4、設備配置、技術參數及功能
（一）本機設計制定標準
JB/T8290—2011《磁粉探傷機》
（二）設備能力
運轉時間：大于500小時/月。

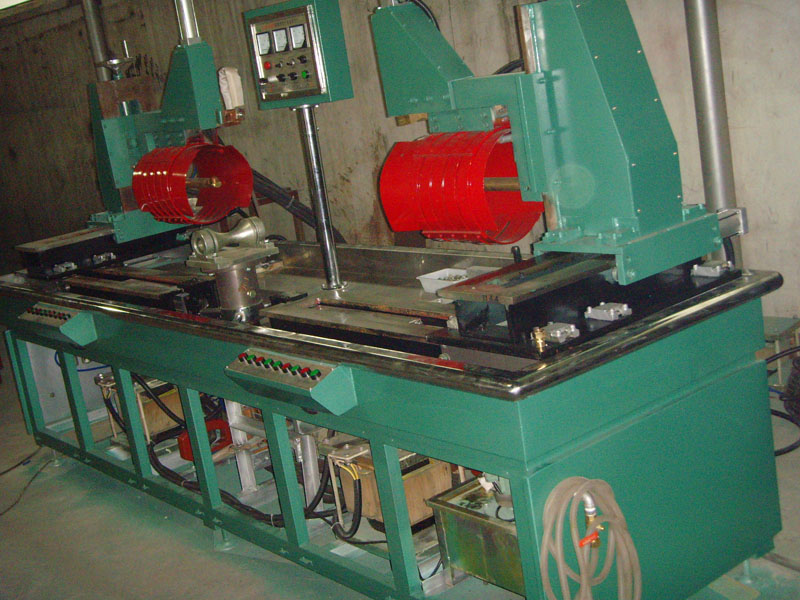

（三）設備組成（如附圖）
|
電源控制柜（包括：操作站、控制主板和主電源板及自動退磁系統等）
|
一套
|
|
磁化裝置(包括:縱向磁化器、周向磁化器、穿棒機構和左右穿棒電極進入與復位機構等)
|
一套
|
|
控制系統（歐姆龍PLC）
|
一套
|
|
磁懸液噴灑系統
|
一套
|
|
移動紫外燈系統
|
一套
|
|
暗室系統
|
一套
|
|
調頻旋轉觀察機構（能實現輸送、升降、旋轉功能）（用戶自備）
|
一套
|
|
手提紫外燈（用于內孔觀察）
|
一套
|
（四）主要技術指標：
輸入電源：三相四線 380V±10% 50Hz，180A
暫載率：30%
周向磁化磁勢：AC 0—5000A（有效值），連續可調(帶斷電相位控制)
縱向磁化磁勢：AC：0－18000AT（有效值），連續可調(帶斷電相位控制)；
退磁方式：衰減式自動退磁
退磁效果：剩磁≤3Gs
磁化方式：復合磁化，管兩端300mm以內、外裂紋和管體外裂紋顯示。
磁化線圈：線圈內徑 300mm
紫外線強度：工件表面離紫外燈泡380mm處強度不低4000uw/cm2
氣源氣壓： 0.4—0.8MP
使用環境：溫度—10℃～+40℃ ，相對濕度≤80%
貯存環境：溫度—20℃～+60℃，相對濕度≤70%，無腐蝕性氣體粉塵和強力高頻電磁污染。
靈敏度測試：按《中華人民共和國機械行業標準JB/T6065—92》磁粉探傷用標準試片規定，以15/50的A型試片測試，在工件的任意方位顯示清晰。
（五）探傷工藝流程
運行程序：手動和自動二種。
假設：工件從左向右輸送
自動程序：工件輸送――進入探傷工位定位――右穿棒電極進入――銅芯棒進入――內夾緊，外夾緊――噴灑（內、外同時）――磁化――內、外夾緊松開――銅芯棒退回――右穿棒電極復位――工件上升――旋轉、觀察――旋轉停――工件下降――退磁――工件向前輸送――當另一頭進入磁化區時重復上面動作――下料
說明：本機可以兼顧管體外表面的探傷，磁化管體時，左右穿棒電極可以不動。
